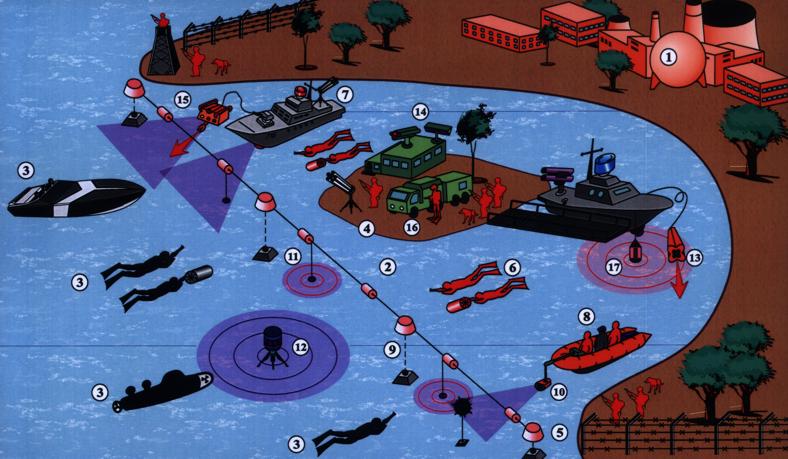

Схема организации охраны закрытых административно-территориальных образований со стороны акватории

Условные обозначения

Объекты охраны

[1] персонал, территория и сооружения закрытого административно-территориального образования (ЗАТО)
[2] акватория запретной зоны объекта

Вероятная модель нарушителя (диверсионного средства)

[3] диверсионно - террористическая группа боевых пловцов (одиночный пловец)
[3] диверсионно - террористическая группа подводных пловцов использующих одиночные (групповые) подводные средства движения
[3] мини - подводная лодка с диверсионно -террористической группой боевых пловцов
[3] сплавляемые (самоходные управляемые) подводные минно-взрывные устройства
[3] диверсионно-террористическая группа на скоростном плавсредстве

Подразделения охраны

[4] береговой пост противодиверсионных сил и средств со специальным вооружением
[5] боновые заграждения и береговые средства заграждения
[6] водолазная (поисковая) группа подразделения охраны вооруженная специальным подводным оружием
[7] быстроходный катер подразделения охраны с бортовым специальным вооружением
[8] маломерный быстроходный катер (жестко-надутая или надувная мотолодка) с водолазной группой

Средства обнаружения подводных (надводных) объектов, водолазного обеспечения и нелетального воздействия на подводных пловцов

[9] магнитометрическая станция обнаружения подводных объектов
[10] малогабаритный переносной гидролокатор
[11] боновая гидроакустическая станция (гидролокатор) кругового обзора
[12] донная гидроакустическая станция кругового обзора
[13] подводный телеуправляемый аппарат нелетального воздействия на подводных пловцов
[14] мобильный береговой комплекс оборудованный радиолокационной станцией наблюдения за надводной обстановкой, аппаратурой визуального наблюдения, тепловизором и экранами отображения информации гидроакустических станций (гидролокаторов)
[15] подводный многоцелевой телеуправляемый аппарат с поисковым гидролокатором, манипулятором, аппаратурой видеоотображения и гидроакустической станцией нелетального воздействия (комплектуется по требованиям заказчика)
[16] специальная передвижная рекомпрессионная станция водолазов (ПРС-ВМ) с оборудованием для обеспечения водолазных работ на базе автомобиля повышенной проходимости КамАЗ или Урал
[17] корабельная гидроакустическая станция (гидролокатор) кругового обзора
